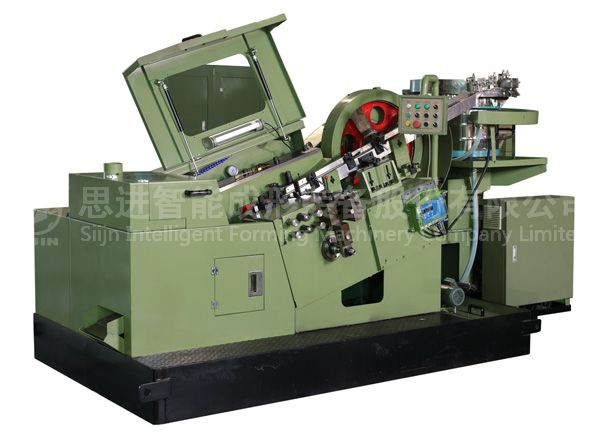

SJTR系列搓絲機
SJTR系列搓絲機技術參數 / Main Technical Parameters of SJTR Series Thread Rolling Machine
| 型號 Model |
單位Unit | SJTR08Z/100 | SJTR10Z/150 | SJTR12Z/100 | SJTR12Z/150 |
|---|---|---|---|---|---|
| 直徑 diameter |
mm | 4-8 | 6-10 | 8-12 | 8-12 |
| 長度 screw length |
mm | 100 | 150 | 100 | 150 |
| 牙長 thread length |
mm | 75 | 100 | 100 | 100 |
| 牙板 moving dies stationary length |
mm | 108/127/25 | 150/165/25 | 190/215/35 | 190/215/35 |
| 主電機 main motor |
kw | 5.5 | 11 | 15 | 15 |
| 產量 speed range |
pcs/min | 165（70-165） | 120（55-120） | 88（40-90） | 88（40-90） |
| 吊裝參考重量 Machine weight (Approx) |
ton | 2 | 3.4 | 5.5 | 5.5 |
| 機器外形尺寸 machine dimension |
cm | 200*155*145 | 280*125*175 | 340*165*165 | 340*165*185 |
| 型號 Model |
單位Unit | SJTR16Z/150 | SJTR16Z/250 | SJTR20Z/200 | SJTR24Z/200 | SJTR30Z/300 |
|---|---|---|---|---|---|---|
| 直徑 diameter |
mm | 12-16 | 12-16 | 14-20 | 16-24 | 20-30 |
| 長度 screw length |
mm | 150 | 250 | 200 | 200 | 300 |
| 牙長 thread length |
mm | 100 | 100 | 150 | 150 | 150 |
| 牙板 moving dies stationary length |
mm | 230/265/38 | 230/265/38 | 290/330/50 | 380/420/50 | 400/450/50 |
| 主電機 main motor |
kw | 22 | 22 | 30 | 45 | 55 |
| 產量 speed range |
pcs/min | 65（35-75） | 65（35-75） | 50（30-60） | 45（30-45） | 30（25-40） |
| 吊裝參考重量 Machine weight (Approx) |
ton | 6.5 | 6.5 | 14 | 18.5 | 22.4 |
| 機器外形尺寸machine dimension | cm | 345*180*200 | 345*180*200 | 460*250*250 | 550*280*290 | 600*265*290 |
| 型號 Model |
單位Unit | SJTR6X75 | SJTR8X100 | SJTR10X150 | SJTR12X150 |
|---|---|---|---|---|---|
| 直徑 diameter |
mm | 3-6 | 4-8 | 6-10 | 8-12 |
| 長度 screw length |
mm | 75 | 100 | 150 | 150 |
| 牙長 thread length |
mm | 50 | 75 | 100 | 100 |
| 牙板 moving dies stationary length |
mm | 90/105/25 | 108/127/25 | 150/165/25 | 190/215/35 |
| 主電機 main motor |
kw | 4 | 5.5 | 15 | 22 |
| 產量 speed range |
pcs/min | 200（100-240） | 180（85-200） | 140（65-160） | 110（50-110） |
| 吊裝參考重量 Machine weight (Approx) |
ton | 1.7 | 2.25 | 4.53 | 5.3 |
| 機器外形尺寸 machine dimension |
cm | 180*160*170 | 210*170*180 | 290*160*180 | 330*165*190 |
備注:
1、本公司保留修改以上參數的權利，如有修改恕不另行通知；
The company keeps the right to revise above parameters,If there is any alterations,advance notice won t be given then.
2、產品最適用的生產速度取決于產品的形狀，尺寸和材料；
The products' most applicable production speed is decided by the product shape,size and material.
3、表中所列參數以生產機牙以及碳鋼1022以下產品為基準。
The parameters listed in the table are applicable to machine teeth products and carbon steel products below 1022 .
