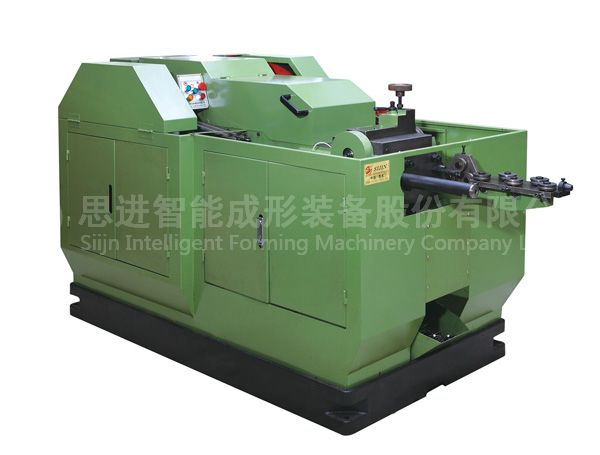

SJH系列一模兩沖
SJH系列一模兩沖技術參數 / Main Technical Parameters of SJH Series One Die Two Blow Header
| 機型 Model |
單位 Unit |
SJH04-32 | SJH05-37 | SJH05-65 | SJH05-76 | SJH06-76 |
|---|---|---|---|---|---|---|
| 最大可制外徑 max makable dia |
Mm | Ф4 | Ф5 | Ф5 | Ф5 | Ф6 |
| 可制長度 makable length |
Mm | 5-32 | 6-37 | 10-65 | 12-76 | 12-76 |
| 最大切料長度 Max cut-off length |
Mm | 47 | 67 | 82 | 100 | 103 |
| 滑臺行程 slide stroke |
Mm | 58 | 84 | 92 | 112 | 124 |
| 每分鐘產量 speed range |
Pcs/min | 170-200 | 170-190 | 125-150 | 100-130 | 90-110 |
| 主模尺寸 main die size |
Mm | Ф30*45L | Ф34.5*55.5L | Ф34.5*80.5L | Ф34.5*100.5L | Ф45*100L |
| 初沖尺寸 rough punch size |
Mm | Ф25*54L | Ф31*78L | Ф31*78L | Ф31*78L | Ф35*103L |
| 精沖尺寸 fine punch size |
Mm | Ф25*54L | Ф31*78L | Ф31*78L | Ф31*78L | Ф35*103L |
| 剪模尺寸 cut-off-die size |
Mm | Ф15*30L | Ф19*40L | Ф19*40L | Ф19*40L | Ф25*40L |
| 剪刀尺寸 cutter size |
Mm | 8*30*60 | 9*32*65 | 9*32*65 | 9*32*65 | 10*38*76 |
| 主電機 main motor |
Kw | 1.5 (2HP-4P-380V) |
2.2 (3HP-4P-380V) |
2.2 (3HP-4P-380V) |
2.2 (3HP-4P-380V) |
4 (5HP-4P-380V) |
| 油泵 oil pump |
W | 180 (1/4HP) |
180 (1/4HP) |
180 (1/4HP) |
180 (1/4HP) |
180 (1/4HP) |
| 吊裝參考重量 Machine weight (Approx) |
Ton | 0.9 | 1.45 | 1.45 | 1.45 | 2.1 |
| 機器外形尺寸 Machine dimension(L*W*H) |
cm | 170*109*110 | 190*110*145 | 190*110*145 | 190*110*145 | 270*115*120 |
| 機型 Model |
單位 Unit |
SJH06-102 | SJH06-120 | SJH08-80 | SJH08-150 | SJH10-150 |
|---|---|---|---|---|---|---|
| 最大可制外徑 max makable dia |
Mm | Ф6 | Ф6 | Ф8 | Ф8 | Ф9 |
| 可制長度 makable length |
Mm | 15-102 | 15-120 | 12-80 | 25-150 | 25-150 |
| 最大切料長度Max cut-off length | Mm | 131 | 145 | 125 | 192 | 192 |
| 滑臺行程 slide stroke |
Mm | 158 | 158 | 140 | 220 | 220 |
| 每分鐘產量 speed range |
Pcs/min | 70-90 | 68-80 | 70-90 | 50-70 | 50-70 |
| 主模尺寸 main die size |
Mm | Ф45*126L | Ф45*156L | Ф55*98L | Ф65*168L | Ф65*168L |
| 初沖尺寸 rough punch size |
Mm | Ф36*107L | Ф36*107L | Ф38*113L | Ф48*158L | Ф48*158L |
| 精沖尺寸 fine punch size |
Mm | Ф36*107L | Ф36*107L | Ф38*113L | Ф40*158L | Ф40*158L |
| 剪模尺寸 cut-off-die size |
Mm | Ф25*40L | Ф25*40L | Ф32*40L | Ф32*44L | Ф32*44L |
| 剪刀尺寸 cutter size |
Mm | 10*38*83 | 10*38*83 | 14*40*98 | 14*50*103 | 14*50*103 |
| 主電機 main motor |
Kw | 5.5 (7.5HP-6P-380V) |
5.5 (7.5HP-6P-380V) |
7.5 (10HP-6P-380V) |
7.5 (10HP-6P-380V) |
11 (15HP-6P-380V) |
| 油泵 oil pump |
W | 180 (1/4HP) | 180 (1/4HP) |
370 (1/2HP) |
370 (1/2HP) |
370 (1/2HP) |
| 吊裝參考重量 Machine weight (Approx) |
Ton | 3 | 3 | 3.75 | 5.8 | 5.8 |
| 機器外形尺寸 Machine dimension(L*W*H) |
cm | 307*125*135 | 307*125*135 | 307*125*135 | 440*160*160 | 440*160*160 |
備注:
1、本公司保留修改以上參數的權利，如有修改恕不另行通知；
The company keeps the right to revise above parameters,If there is any alterations,advance notice won t be given then.
2、產品最適用的生產速度取決于產品的形狀，尺寸和材料；
The products' most applicable production speed is decided by the product shape,size and material.
性能穩定
機身采用優質QT500-7鑄件，整機結構緊湊，性能穩定。
高耐磨
滑道采用優質合金及合金銅，并經特殊處理，耐磨性能更好。
高精度
零部件采用CNC加工，保證設備的精度要求。
高壽命
強制潤滑，油路、油槽布置合理，潤滑更充分，有利于提高設備壽命。
高可靠性
電機、軸承、油泵等采用名牌產品，提高了設備的可靠性。
